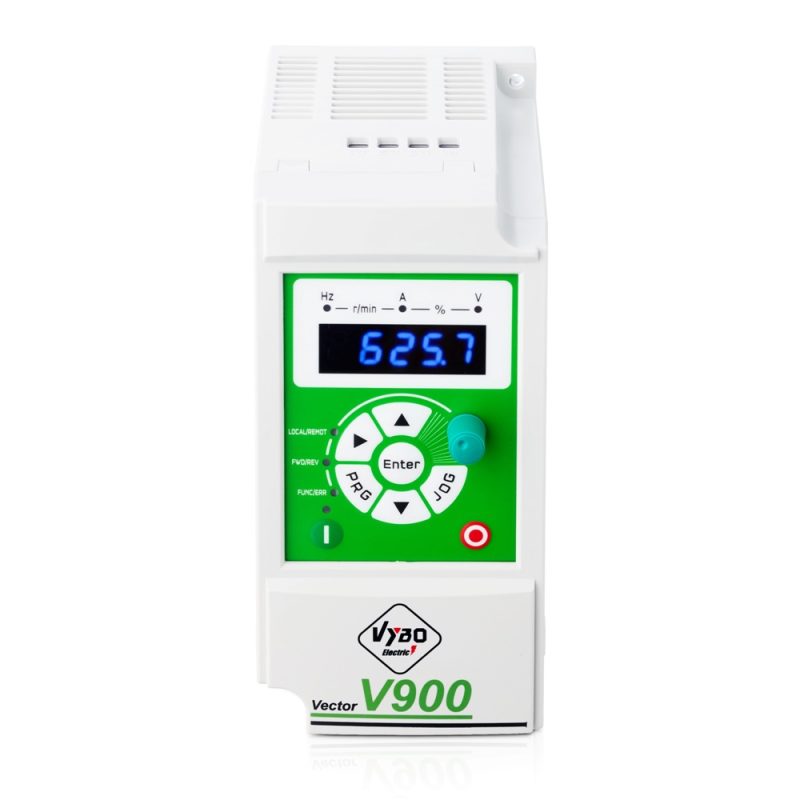

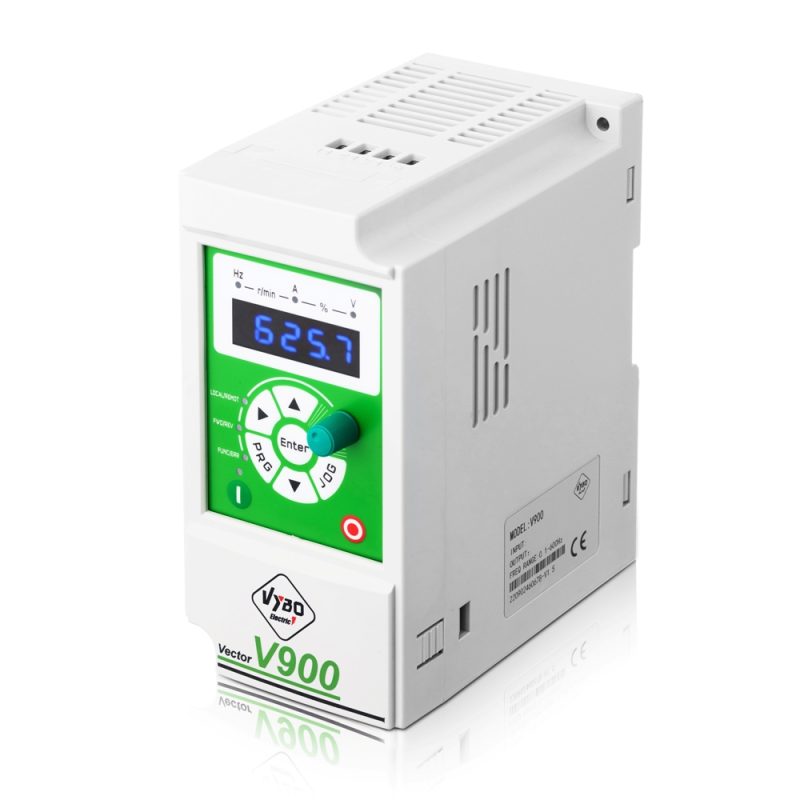

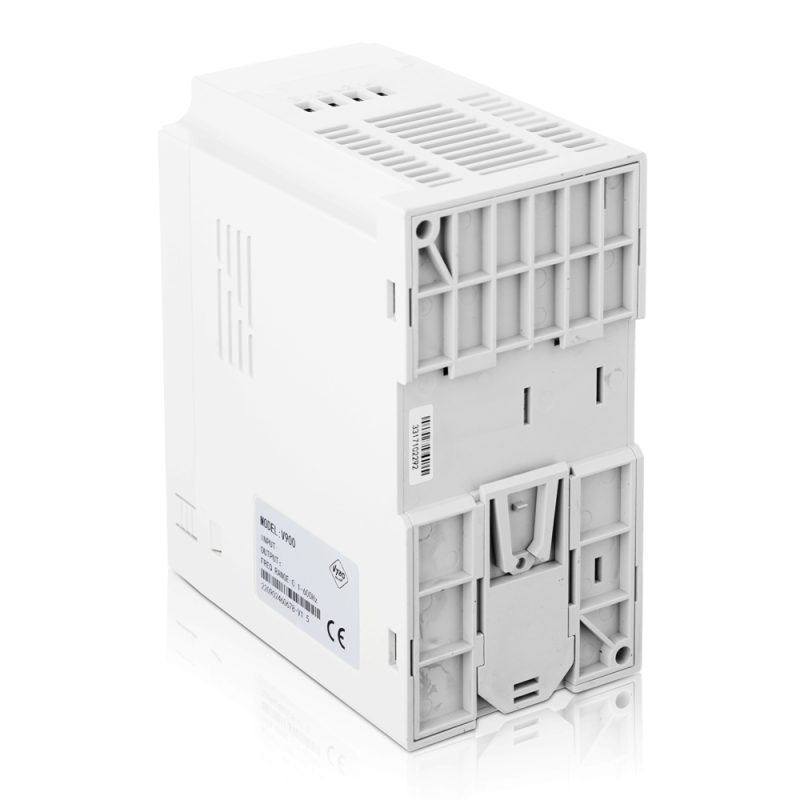

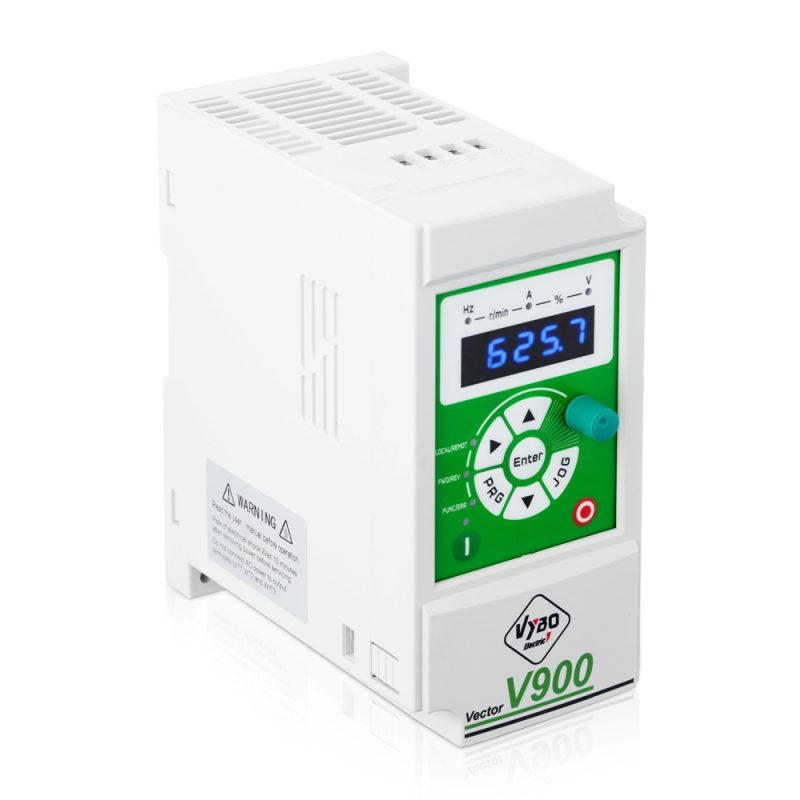

Frequenzumrichter 2,2kW 400V V900-4T0022

Modell V900-4T0022
Leistung 2,2 kW
Max. Eingangsstrom 5,8 A
Nennausgangsstrom 5 A
Passender Motor 2,2 kW
Netzkabelquerschnitt 1,5 mm²
Schutz 10 A
Bremseinheit Nicht
EMV-Filter Ja

292,00  zzgl. MwSt. (347,48  inkl. MwSt.)

Auf Lager

Wenn Sie Fragen haben, zögern Sie nicht, uns zu kontaktieren:

100% sichere Zahlung

Großes Lager und Produktion an einem Ort

Datenblätter

4T0022PDF

Maßzeichnung

4T0022PDF

Handbuch

V900PDF

Präsentationskatalog

V900PDF

3D-Visualisierung

VYBO Electric

Maximale Überlastfähigkeit
Integrierte, abnehmbare Außenverkleidung
Robuste Neugestaltung interner Schaltkreise
Massiver Metallrahmen
PROFINET-Kommunikation
Minimierte Größe in einem kompakten Rahmen

Frequenzumrichter 2,2kW 400V V900-4T0022 auf Lager. Der Frequenzumrichter (VFDs) von VYBO Electric – eine zuverlässige und vielseitige Lösung für Ihre Motorsteuerungsanforderungen. Mit einer Leistung von 2,2kW und einer Spannung von 400V ist dieser VFD darauf ausgelegt, herausragende Leistung und Effizienz in verschiedenen Anwendungen in ganz Deutschland zu liefern, von geschäftigen Städten wie Berlin, München und Hamburg bis hin zu Industriezentren wie Stuttgart und Frankfurt.

Frequenzumrichter 2,2kW V900 400V auf Lager

Der 2,2-kW-Frequenzumrichter 400V V900 bietet einen breiten Versorgungsfrequenzbereich von 47 bis 63 Hz und ermöglicht so die Kompatibilität mit verschiedenen Stromversorgungssystemen. Er verfügt über eine maximale Frequenz von 0 bis 600 Hz und ermöglicht so eine präzise Steuerung der Motorgeschwindigkeit und des Betriebs. Mit einem Geschwindigkeitsbereich von 1:100 (SVC) oder 1:1000 (CLVC) haben Sie die Flexibilität, die gewünschte Ausgangsgeschwindigkeit für Ihre spezifische Anwendung zu erreichen. Ausgestattet mit erweiterten Funktionen wie automatischer Drehmomenterhöhung oder benutzerdefinierter Erhöhung im Bereich von 0,1 % bis 30 % gewährleistet die V900-Serie optimale Motorleistung und Effizienz. Der eingebaute PID-Regler ermöglicht ein prozessgesteuertes Regelsystem, das eine präzise Regelung von Motorgeschwindigkeit und Drehmoment ermöglicht.

Schnelle Lieferung von Frequenzumrichtern 2,2kW V900 in ganz Deutschland

Wir liefern 2,2kW V900-Frequenzumrichter schnell nach ganz Deutschland. Einer der Hauptvorteile der V900-Serie ist ihre Fähigkeit, auch bei Schwankungen der Versorgungsspannung automatisch eine konstante Ausgangsspannung aufrechtzuerhalten. Dies gewährleistet einen stabilen und zuverlässigen Betrieb, schützt Ihre Geräte und verbessert die Gesamtsystemleistung. Durch den Einsatz leistungsstarker Stromvektorsteuerungstechnologie ermöglicht die V900-Serie eine präzise Steuerung des Wechselstrommotorbetriebs. Es unterstützt verschiedene Eingangsoptionen, einschließlich PG-Karten-Differenzeingang, PG-Karten-Resolver und PG-Karten-Drehtransformator, und bietet so Vielseitigkeit und Kompatibilität mit verschiedenen Motortypen.

Verkauf von Frequenzumrichtern 2,2kW

Bei VYBO Electric sind wir bestrebt, unseren Kunden wettbewerbsfähige Preise und außergewöhnlichen Service zu bieten. Den 2,2-kW-Frequenzumrichter V900 können Sie in unserem Onlineshop zu einem äußerst günstigen Preis erwerben. Wir bieten ein breites Sortiment an Frequenzumrichtern und unser umfangreicher Lagerbestand gewährleistet eine schnelle Lieferung an Städte in ganz Deutschland. Wir sind stolz darauf, qualitativ hochwertige Produkte zu liefern, die für Langlebigkeit ausgelegt sind und zuverlässig funktionieren.

Hochwertige Frequenzumrichter von VYBO Electric

Um eine komplette Antriebssystemlösung bereitzustellen, bieten wir in unserem Onlineshop eine Reihe von Zubehör- und Ergänzungsprodukten an, darunter Elektromotoren, Schneckengetriebe, Einlassdrosseln und Drucksensoren. In unserem benutzerfreundlichen Onlineshop können Sie bequem die von Ihnen benötigten Produkte durchsuchen und auswählen, und unser sicherer Bestellvorgang sorgt für ein reibungsloses Einkaufserlebnis. Entdecken Sie die Vorteile des 2,2-kW-400-V-Frequenzumrichters der V900-Serie und erleben Sie den Unterschied, den er in Ihren Motorsteuerungsanwendungen bewirken kann. Bestellen Sie noch heute und profitieren Sie von unserer schnellen Lieferung und unserem kundenorientierten Service. Vertrauen Sie VYBO Electric bei all Ihren Motorsteuerungsanforderungen und schließen Sie sich unserer wachsenden Gemeinschaft zufriedener Kunden an.

Variable Frequenzumrichter der Serie V900

Mit dem Frequenzumrichter der V900-Serie können Sie Energieeinsparungen, eine präzise Motorsteuerung und eine höhere Betriebseffizienz erzielen. Ganz gleich, ob Sie in der Fertigung, in HVAC-Systemen, in Wasseraufbereitungsanlagen oder in anderen Branchen tätig sind, in denen eine Motorsteuerung erforderlich ist, die V900-Serie bietet die Vielseitigkeit und Zuverlässigkeit, die Sie benötigen. Erleben Sie die Leistung des V900 VFD von VYBO Electric und schöpfen Sie das volle Potenzial Ihrer motorbetriebenen Anwendungen aus. Vertrauen Sie auf unser Fachwissen, unsere Qualitätsprodukte und unsere effiziente Lieferung, um Ihren Geschäftserfolg zu unterstützen. Bestellen Sie noch heute Ihren 2,2kW V900-Frequenzumrichter.

Detaillierte Spezifikation

Wechselrichtermodelltyp V900 Nennleistung. Leistung (kW). Nenneingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V900-4T0022 2,2 5,8 5 2,2
Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Schutzschalter (A)
3 Phasen 3×400 V 2,2 1,5 10

Tabelle geeigneter Bremswiderstände

Frequenzumrichtertyp Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (W) Widerstandswert (Ω) (≥)
V900-4T0022 400 200 400W-200R 2,2

Allgemeine technische Parameter für alle V900-Typen

Leistung Eingangsspannungsbereich: 1 x 230 V AC ± 10%
Eingangsspannungsbereich: 3 x 400 V AC ± 10%
Eingangsfrequenz Frequenzbereich der Stromversorgung: 47 bis 63 Hz
Steuerungsmodus V/F-Skalarsteuerung
SFVC Vektorsteuerung mit offenem Regelkreis
CLVC Vektorregelung mit geschlossenem Regelkreis (über 4 kW)
Maximale Häufigkeit 0 – 600 Hz
Trägerfrequenz 0.5 kHz – 8 kHz
Die Trägerfrequenz wird automatisch basierend auf der Lastcharakteristik eingestellt.
Auflösung der Eingangsfrequenz Digitale Einstellung 0,01 Hz
Analoge Einstellung: maximale Frequenz x 0,025 %
Anfängliches Drehmoment G Typ: 0.5 Hz / 150% (SFVC)
G Typ: 0.5 Hz / 180% (CLVC)
P Typ: 0.5 Hz / 100%
Geschwindigkeitsbereich 1:100 (SVC) 1:1000 (CLVC)
Geschwindigkeitsstabilität ± 0.5 % (SFVC) ± 0.2 % (CLVC)
Überlastbarkeit G-Typ: 60 s für 150 % des Nennstroms, 3 s für 180 % des Nennstroms
P-Typ: 60 s für 120 % des Nennstroms, 3 s für 150 % des Nennstroms.
Drehmomenterhöhung Auto-Boost oder benutzerdefinierter Boost von 0,1 % bis 30,0 %
V/F-Kurve Gerade V/F Kurve
Mehrpunkt V/F Kurve
N-Spannungs-V/F-Kurve (Vielfaches von 1,2-Spannung, 1,4-Spannung, 1,6-Spannung, 1,8-Spannung, modifiziert)
V/F-Trennung Zwei Arten: vollständige Trennung; halbe Trennung
Rampenmodi Lineare Rampe
Vier Gruppen von Beschleunigungs-/Verzögerungszeiten mit einem Bereich von 0,0–6500,0 s
Gleichstrombremsung Bremsfrequenz: 0,0 Hz bis Maximalfrequenz
Bremszeit: 0,0-36,0 s
Aktueller Wert beim Bremsen: 0,0 %-100,0 %
Steuerung im JOG-Modus JOG-Frequenzbereich: 0,00–50,00 Hz
JOG-Beschleunigung/Verzögerungszeit: 0,0–6500,0 s
einfache SPS, mehrere voreingestellte Geschwindigkeiten bis zu 16 Geschwindigkeiten implementiert über eine einfache SPS-Funktion oder eine Kombination von X Endzuständen
integrierter PID-Regler Ermöglicht ein prozessgesteuertes Regelsystem mit geschlossenem Regelkreis.
AVR automatische Spannungsregelung erhalten, wenn sich die Versorgungsspannung ändert
Überspannungs- und Überstromregler Strom und Spannung werden während des Betriebs automatisch begrenzt, um häufiges Abschalten aufgrund von Überspannung und Überstrom zu verhindern
Schnelle Strombegrenzung verhindert häufige Fehler aufgrund von Überstrom am Wechselstrommotor
Drehmoment- und Lenkbegrenzung Kann das Drehmoment automatisch begrenzen und verhindern, dass sich der Überstrom während des Betriebs häufig ändert. Im CLVC-Modus kann eine Drehmomentregelung implementiert werden.
Hohe Leistung Die Steuerung des Wechselstrommotors erfolgt durch die leistungsstarke Stromvektorsteuerungstechnologie.
Unterstützung für PG-Karte Unterstützung für PG-Karten-Differenzeingang, PG-Karten-Resolver, PG-Karten-Drehtransformator …
Sicherheitsfunktion STO „Notstopp“-System: In Notfällen stoppt es den Umrichter sofort, nachdem der Schalter J4 auf STO aktiviert wurde.
Aufwärmprüfung des PTC-Motors Eingang für thermischen PTC-Motorschutz.
Zeitmanagement Zeitbereich: 0,0–6500,0 Minuten
Kommunikationsprotokoll MODBUS RTU, PROFINET
Befehlskanal ausführen Bedienfeld / Steuerklemmen / serieller Kommunikationsanschluss
Sie können auf unterschiedliche Weise zwischen diesen Quellen wechseln
Frequenzquelle 10 Arten von Frequenzen. Einstellung über digitale, analoge Spannung, analogen Strom, Impuls, serielle Schnittstelle. Zwischen diesen Quellen können Sie mit verschiedenen Specials wechseln.
Hilfsfrequenzquelle 10 Arten von Frequenzen. Ermöglicht die Feinabstimmung der Hilfsfrequenz und der Frequenzsynthese.
Eingangsklemmenblöcke 5 digitale Eingänge für 0,4 – 5,5 kW-Modelle
1 Analogeingang für Modelle bis 0,4 – 5,5 kW
6 digitale Eingänge für Modelle über 7,5 kW
2 analoge Eingänge für Modelle über 7,5 kW
Ausgangsklemmenblöcke 1 Hochgeschwindigkeits-Impulsausgang (offener Kollektor)
1 Relais-Ausgangsklemme für 0,4–5,5 kW-Modelle
1 analoger Ausgangsanschluss für 0,4–5,5 kW-Modelle
2 Ausgangsrelaisklemmen für 7,5 – 500 kW-Modelle
2 analoge Ausgangsklemmen für Leistung 7,5 – 500 kW
1 Hochgeschwindigkeits-Impulsausgang (offener Kollektor)
EMV (Verträglichkeit) IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Standards EN/IEC 61800-3: 2017; C1, das für die 1. Umgebung geeignet ist;
EN/IEC 61800-3: 2017; C2, das für die 1. Umgebung geeignet ist;
LED-Anzeige zeigt Parameter an
Tastensperre und Funktionsauswahl kann Tasten teilweise oder vollständig sperren und den Funktionsumfang einiger Tasten festlegen, um Fehlfunktionen zu verhindern
Schutzmodus Motorkurzschlusserkennung beim Einschalten, Schutz vor Phasenverlust am Ausgang, Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Übertemperaturschutz und Überlastschutz.
Umgebungsinstallation in Innenräumen installieren, direkte Sonneneinstrahlung, Salz, Staub, ätzende oder brennbare Gase, Rauch und Dampf vermeiden. Beständigkeit gegen chemische Verschmutzung, Klasse 3C3 EN/IEC 60721-3-3. Beständigkeit gegen Staubverschmutzung 3S3EN/IEC 60721-3-3.
Alt. Höhe. Unter 1000 Meter über dem Meeresspiegel. (Reduzieren Sie die Leistungsstufe bei Verwendung über 1000 Metern über dem Meeresspiegel.)
Umgebungstemperatur -10°C – 40°C (reduzieren Sie die Leistungsstufe, wenn die Umgebungstemperatur zwischen 40 °C und 50 °C liegt)
Luftfeuchtigkeit weniger als 95 % relative Luftfeuchtigkeit, nicht kondensierend IEC 60068-2-3
Vibrationen weniger als 5,9 m/s2 (0,6 g) IEC 60068-2-6
Lagertemperatur -20°C bis + 60°C

Frequenzumrichter 2,2kW 400V V900 Verkauf VYBO Electric

Frequenzumrichter 2,2kW 400V V900 Verkauf VYBO Electric

Frequenzumrichter 2,2kW 400V V900 Verkauf VYBO Electric

Frequenzumrichter 2,2kW 400V V900 Verkauf VYBO Electric

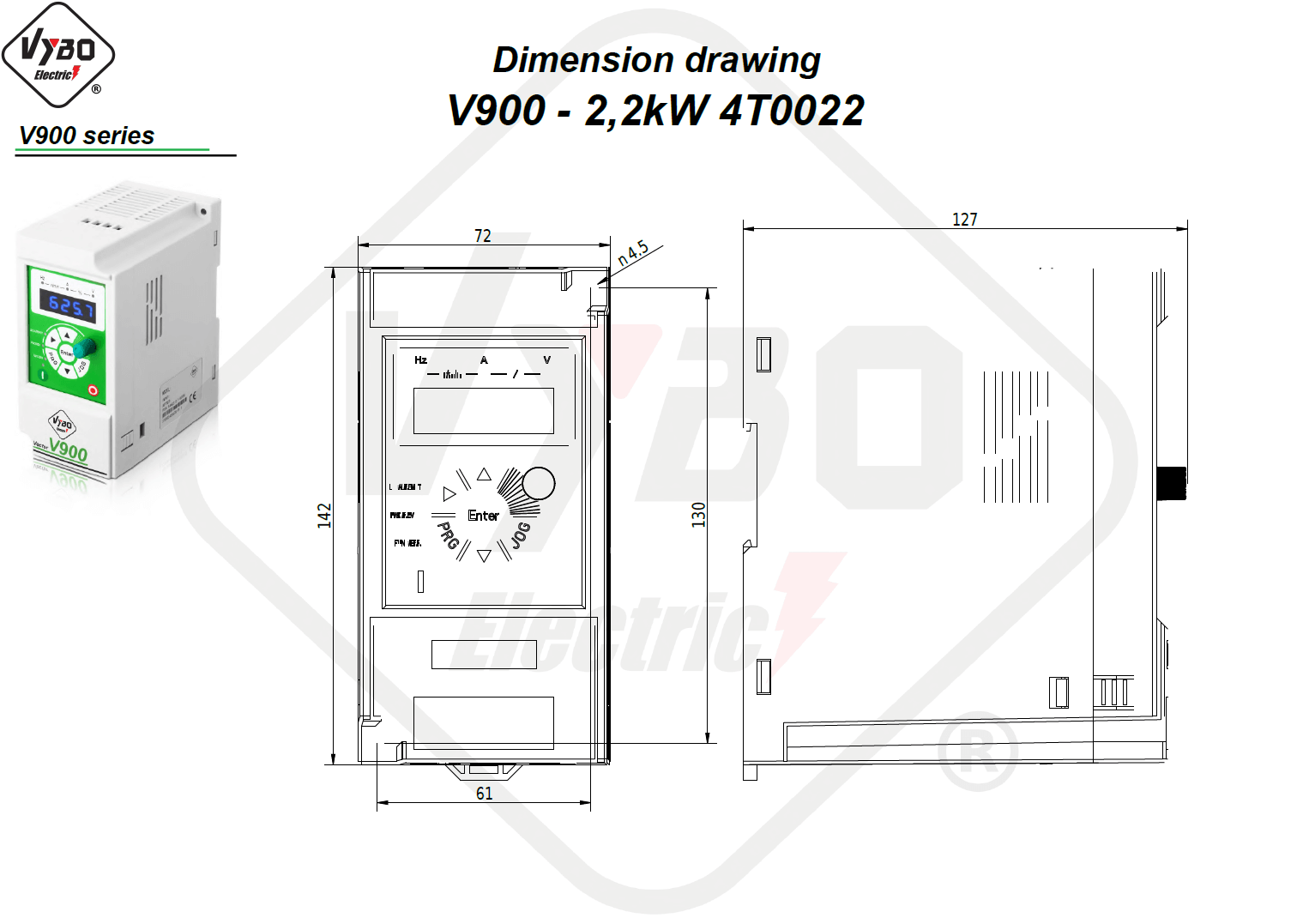

Maßzeichnung 4T0022

Leistungsparameter der Frequenzumrichter der V900-Serie

1PH / 3PH AC 230 V ±15 %
Wechselrichtermodelltyp V900 Nennleistung. Leistung (kW) Maximaler Eingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V900-2S0004 0,4 5,4 2,5 0,4
V900-2S0007 0,75 7,2 5 0,75
V900-2S0015 1,5 10 7 1,5
V900-2S0022 2,2 16 10 2,2
V900-2S0030 3 17 16,5 3
3PH / 3PH AC 400 V ±15 %
V900-4T0007 0,75 3,8 2,5 0,75
V900-4T0015 1,5 5 3,7 1,5
V900-4T0022 2,2 5,8 5 2,2
V900-4T0040 4 10 9 4
V900-4T0055 5,5 15 13 5,5
V900-4T0075 7,5 20 17 7,5
V900-4T0110 11 26 25 11
V900-4T0150 15 35 32 15
V900-4T0185 18,5 38 37 18,5
V900-4T0220 22 46 45 22
V900-4T0300 30 62 60 30
V900-4T0370 37 76 75 37
V900-4T0450 45 90 90 45
V900-4T0550 55 113 110 55
V900-4T0750 75 157 150 75
V900-4T0900 90 180 176 90
V900-4T1100 110 214 210 110
V900-4T1320 132 256 253 132
V900-4T1600 160 307 300 160
V900-4T1850 185 355 340 185
V900-4T2000 200 385 380 200
V900-4T2200 220 430 420 220
V900-4T2500 250 475 470 250
V900-4T2800 280 525 520 280
V900-4T3150 315 610 600 315
V900-4T3500 350 665 640 350
V900-4T4000 400 700 690 400
V900-4T4500 450 800 790 450
V900-4T5000 500 865 860 500
Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Leistungsschalter (A) Empfohlener Eingangsschütz (A)
V900-2S0004 1×230 V 50/60 Hz 0,4 1,5 10 9
V900-2S0007 0,75 1,5 16 12
V900-2S0015 1,5 1,5 25 18
V900-2S0022 2,2 2,5 32 25
V900-2S0030 3 2,5 40 32
V900-4T0007 3×400 V 50/60 Hz 0,75 1,5 6 9
V900-4T0015 1,5 1,5 10 9
V900-4T0022 2,2 1,5 10 9
V900-4T0040 4 1,5 16 12
V900-4T0055 5,5 1,5 16 12
V900-4T0075 7,5 2,5 20 18
V900-4T0110 11 4 32 25
V900-4T0150 15 4 40 32
V900-4T0185 18,5 6 50 38
V900-4T0220 22 10 80 65
V900-4T0300 30 10 80 65
V900-4T0370 37 16 100 65
V900-4T0450 45 25 100 80
V900-4T0550 55 35 160 95
V900-4T0750 75 50 160 115
V900-4T0900 90 70 250 150
V900-4T1100 110 95 250 170
V900-4T1320 132 120 400 205
V900-4T1600 160 150 400 245
V900-4T1850 185 185 400 300
V900-4T2000 200 185 500 410
V900-4T2200 220 185 500 410
V900-4T2500 250 240 630 410
V900-4T2800 280 240 630 475
V900-4T3150 315 150*2 700 620
V900-4T3500 350 185*2 800 620
V900-4T4000 400 185*2 800 620
V900-4T4500 450 240*2 1000 800
V900-4T5000 500 240*2 1000 800

Tabelle geeigneter Bremswiderstände V900

Modelle mit 1 x 230 V-Stromversorgung (V900-2S….)
Bremseinheit Modell Leistung (kW) Markierung Bremswiderstand
Widerstandsleistung (W) Widerstandswert (Ω) (≥)
Nein V900-2S0004 0,4 80W-200R 80 200
V900-2S0007 0,75 80W-150R 80 150
V900-2S0015 1,5 100W-50R 100 100
V900-2S0022 2,2 100W-50R 100 70
V900-2S0030 3 250W-65R 250 65
Modelle mit 3 x 400 V-Stromversorgung (V900-4T….)
Bremseinheit Modell Leistung (kW) Markierung Bremswiderstand
Widerstandsleistung (W) Widerstandswert (Ω) (≥)
Nein V900-4T0007 0,75 250W-300R 250 300
V900-4T0015 1,5 300W-220R 300 220
V900-4T0022 2,2 400W-200R 400 200
V900-4T0040 4,0 500W-130R 500 130
V900-4T0055 5,5 500W-130R 500 130
Ja V900-4T0075 7,5 800W-90R 800 90
V900-4T0110 11 1000W-65R 1000 65
V900-4T0150 15 1500W-43R 1500 43
V900-4T0185 18,5 2000W-32R 2000 32
V900-4T0220 22 BRU-4KW-24R 4000 24
V900-4T0300 30 BRU-4.5KW-24R 4500 24
V900-4T0370 37 BRU-6KW-19.2R 6000 19,2
Möglichkeit V900-4T0450 45 BRU-7KW-14.8R 7000 14,8
V900-4T0550 55 BRU-9KW-12.8R 9000 12,8
V900-4T0750 75 BRU-11KW-9.6R 11000 9,6
V900-4T0900 90 BRU-15KW-6.8R 15000 6,8
V900-4T1100 110 BRU-9KW-9.3R*2 9000*2 9,3*2
V900-4T1320 132 BRU-13KW-9.3R*2 13000*2 9,3*2
V900-4T1600 160 BRU-13KW-6.2R*2 13000*2 6,2*2
V900-4T1850 185 BRU-16KW-6.2R*2 16000*2 6,2*2
V900-4T2000 200 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2200 220 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2500 250 BRU-21KW-2.5R*2 21000*2 2,5*2
V900-4T2800 280 BRU-24KW-2.5R*2 24000*2 2,5*2
V900-4T3150 315 HRU-27KW-2.5R*2 27000*2 2,5*2
V900-4T3500 350 BRU-20KW-2.5R*3 20000*3 2,5*3
V900-4T4000 400 BRU-23KW-2.5R*3 23000*3 2,5*3
V900-4T4500 450 HRU-26KW-2.5R*3 26000*3 2,5*3
V900-4T5000 500 HRU-29KW-2.5R*3 29000*3 2,5*3
Nennleistung 2,2 kW
Nennausgangsstrom 5 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgabefrequenz 0 – 600 Hz
Überlastfähigkeit im ND-Modus – Normallast (Normal Duty) 120 % / 60s
Überlastung im HD-Modus – Heavy Duty (Heavy Duty) 150 % / 60s
Steuermodus V/F-Skalarsteuerung
SFVC-Vektorsteuerungsmodus mit offenem Regelkreis
CLVC-Vektorregelungsmodus mit geschlossenem Regelkreis X
Analogeingänge 1
Digitale Eingänge 5
Analogausgänge 1
Relaisausgänge 1
Open-Collector-Ausgänge 1
Bremstransistor X
EMV-Filter
+10V-Ausgang
+24 V-Ausgang
Eingabe für PTC
Safe Torque Off (STO) X
Notstopp (EMS)
Integriertes Ethernet X
Integrierte MODBUS RTU
PROFINET X
PG-Karte für Encoder X
PID
Intelligente SPS-Funktion
Externe Panel-Verbindung (normalerweise bis zu 30 m)
Schutzart IP 20
Schutzart IP 65 X
Drehrichtung über externen Eingang ändern
Drehrichtung im Bedienfeld ändern
