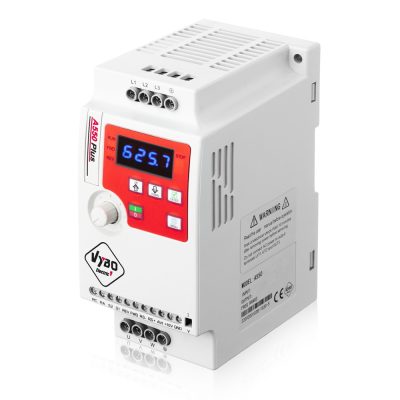

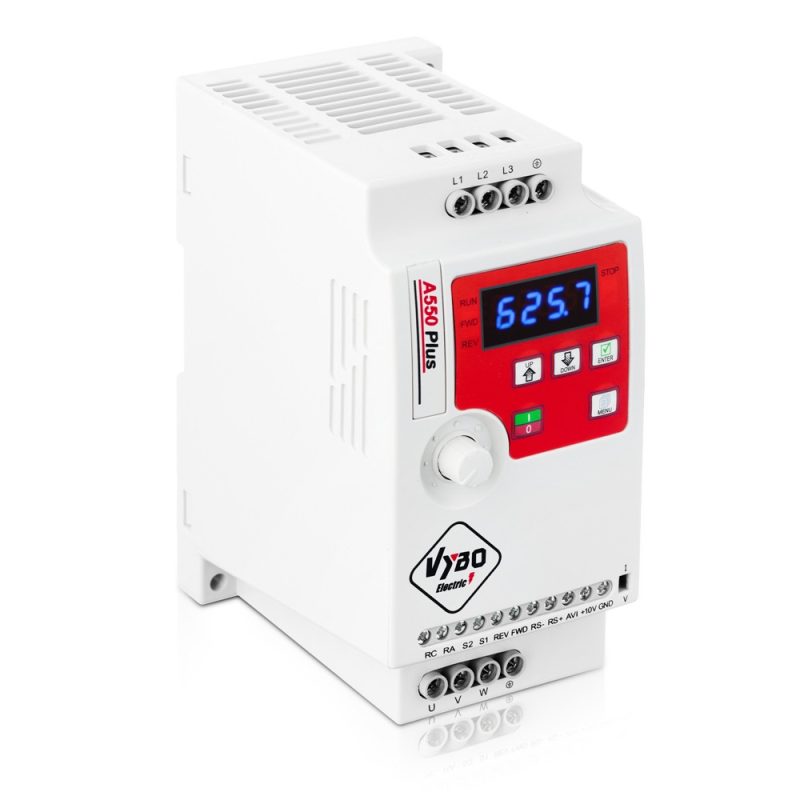

Frequenzumrichter 2,2kW 400V A550 Plus-4T0022

Modell A550-4T0022
Leistung 2,2 kW
Nennausgangsstrom 5 A
Eingangsspannung 50/60Hz 3 Phasen 400V
Netzkabelquerschnitt 2,5 mm²
Bremseinheit Nicht
EMV-Filter Ja (C2)

198,00  zzgl. MwSt. (235,62  inkl. MwSt.)

Auf Lager

Wenn Sie Fragen haben, zögern Sie nicht, uns zu kontaktieren:

100% sichere Zahlung

Großes Lager und Produktion an einem Ort

Datenblätter

4T0022PDF

Maßzeichnungen

4T0022PDF

Handbuch

A550PDF

Präsentationskatalog

A550PDF

3D-Visualisierung

VYBO Electric

Einfache Steuerung
Integriertes Potentiometer
Kompakter Rahmen und optimierte Größe

Die STANDARD A550 Plus-Serie von 2,2-kW-Frequenzumrichtern, erhältlich bei VYBO Electric, sind vielseitige und integrierte Geräte der günstigsten Preisklasse. Sie zeichnen sich durch benutzerfreundliche Bedienelemente und ein geradliniges aus. Diese Umrichter wurden sorgfältig auf der Grundlage umfangreicher Erfahrungen und wertvoller Benutzerrückmeldungen entwickelt, um sicherzustellen, dass sie perfekt für die spezifischen Anforderungen unserer Kunden geeignet sind. Die Frequenzumrichter A550 Plus sind vorprogrammiert und sofort einsatzbereit. Schließen Sie sie einfach korrekt an die Stromversorgung an und schon können Sie sie direkt vom Panel oder über eine externe Quelle steuern. Die Aktivierung des Umrichters ist so einfach wie das Drücken der START-Taste und das Einstellen des integrierten Bedienknopfs, der den Elektromotor automatisch beschleunigt oder abbremst.

Frequenzumrichter 2,2kW 400V A550 auf Lager

Frequenzumrichter 2,2kW 400V A550 auf Lager. Mit einem Ausgangsfrequenzbereich von 0 bis 999 Hz verfügen die A550-Umrichter außerdem über eine Motordrehmomenterhöhungsfunktion von bis zu 30 %. Sie eignen sich zur Steuerung sowohl von Asynchron- als auch Synchronmotoren. Darüber hinaus sind die A550-Umrichter standardmäßig mit einer physischen RS 485-MODBUS-Schnittstelle ausgestattet, die eine einfache Kommunikation über das MODBUS-RTU-Protokoll ermöglicht. Die Umrichter sind mit Sicherheitsfunktionen wie der EMS-Sofortstoppfunktion ausgestattet und bieten die Möglichkeit, einen PTC-Schutz oder einen Thermokontakt zur Motorsicherheit anzuschließen. Darüber hinaus verfügen sie über einen integrierten Anschluss für die bequeme externe Platzierung des Bedienfelds über ein Kabel. Mit integriertem PID, SPS, AVR, 2 Timern und anderen Funktionen bieten diese Frequenzumrichter umfassende Steuerungsmöglichkeiten.

Die Einsatzmöglichkeiten der 2,2-kW-A550-230-V-Frequenzumrichter sind vielfältig und reichen vom privaten Einsatz bis hin zu verschiedenen Industriebereichen. Einige Beispiele für Bereiche, in denen diese Umrichter häufig eingesetzt werden, sind Pumpen, Klimaanlagen, Textilproduktion, Lebensmittelgeschäfte, elektrische Getriebe und Keramikherstellung.

Verkauf von Frequenzumrichtern 2,2kW A550 400V

Wenn Sie sich entschieden haben, einen 2,2-kW-Frequenzumrichter in Ihren Betrieb zu integrieren, empfehlen wir Ihnen dringend, sich auf unserer Website mit dem Angebot an Frequenzumrichtern vertraut zu machen, wo Sie die vorteilhaftesten Optionen finden. Die Entscheidung für einen Qualitätskauf bringt zahlreiche Vorteile bei der Bestellung unserer Produkte mit sich. Erstens können Sie ein hervorragendes Preis-Leistungs-Verhältnis erwarten, das eine langlebige und zuverlässige Leistung unserer Frequenzumrichter gewährleistet. Unser Onlineshop ist außerdem für seine kurzen Lieferzeiten bekannt, sodass Sie Ihr neues Gerät umgehend installieren und nutzen können. Darüber hinaus beteiligt sich VYBO Electric an den Transportkosten, sodass Sie beim Kauf bei uns einen vergünstigten Preis für die Lieferung Ihrer Waren erhalten. Wir freuen uns über Ihre Bestellungen und werden Sie nach besten Kräften bedienen.

VYBO Electric 2,2kW 400V A550 Frequenzumrichter – schnelle Lieferung in Deutschland

VYBO Electric bietet nicht nur ein breites Sortiment an hochwertigen Frequenzumrichtern an, sondern ist auch stolz darauf, seinen Kunden in Deutschland umfassende Vertriebs- und Lieferservices anbieten zu können. Wir wissen, wie wichtig Komfort und Effizienz beim Kauf und Erhalt von Industrieausrüstung sind. Wenn Sie sich für den Kauf bei VYBO Electric entscheiden, können Sie darauf vertrauen, dass unser Team Sie durch den gesamten Kaufprozess begleitet. Unsere Website dient Ihnen als zuverlässige Plattform, auf der Sie unsere umfangreiche Auswahl an Frequenzumrichtern erkunden können. Mit detaillierten Produktbeschreibungen und Spezifikationen können Sie eine fundierte Entscheidung basierend auf Ihren spezifischen Anforderungen treffen.

Sobald Sie den idealen Frequenzumrichter für Ihre Anwendung ausgewählt haben, ist die Bestellung schnell und unkompliziert. Unser benutzerfreundliches Online-Bestellsystem ermöglicht eine reibungslose Abwicklung und stellt sicher, dass Ihr Einkauf zeitnah bearbeitet wird. Wir akzeptieren verschiedene Zahlungsmethoden und bieten so Flexibilität und Komfort.

Hochwertige Frequenzumrichter A550 400V von VYBO Electric auf Lager

Bei VYBO Electric legen wir Wert auf den langfristigen Erfolg unserer Kunden. Daher sind wir bestrebt, zuverlässige, leistungsstarke Frequenzumrichter zu liefern, die Ihren spezifischen Anforderungen gerecht werden. Wir sind ständig bestrebt, unsere Produkte und Dienstleistungen zu verbessern und dabei mit den Fortschritten der Branche und dem Kundenfeedback Schritt zu halten. Ganz gleich, ob Sie einen Frequenzumrichter für eine einfache Wohnanwendung oder eine komplexe Industrieanlage benötigen, wir verfügen über das Fachwissen und die Ressourcen, um Ihre Anforderungen zu erfüllen. Unser Engagement für Qualität, Kundenzufriedenheit und pünktliche Lieferung zeichnet uns als vertrauenswürdigen Lieferanten auf dem Markt aus.

Bestellen Sie noch heute Ihren neuen Frequenzumrichter bei VYBO Electric

Erleben Sie die Vorteile einer Partnerschaft mit VYBO Electric für alle Ihre Frequenzumrichteranforderungen. Stöbern Sie auf unserer Website, geben Sie Ihre Bestellung auf und überlassen Sie uns den Rest. Wir freuen uns darauf, Sie zu bedienen und Ihre Erwartungen mit unseren erstklassigen Produkten und unserem außergewöhnlichen Service zu übertreffen. Kontaktieren Sie uns noch heute, um mit der Suche nach dem perfekten Frequenzumrichter für Ihren Betrieb in Deutschland zu beginnen.

Detaillierte Spezifikation

Modelltyp A550 Plus Nennleistung (kW) Nennausgangsstrom (A) Nenneingangsstrom (A) Empfohlene Motorleistung (kW)
A550 Plus-4T0022 2,2 5,8 5 2,2
Eingangsspannung (V) 50/60Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Schutzschalter (A)
3 Phasen 3×400 V 2,2 2,5 10

Tabelle geeigneter Bremswiderstände

Typ des Frequenzumrichters Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (kW) Widerstandswert (Ω) (≥)
A550 Plus-4T0022 2,2

Allgemeine technische Parameter für alle Typen A550 Plus

Nennspannung, Frequenz 1PH-Eingang / 3PH-Ausgang AC 230 V 50/60Hz…typ: 2S…
1PH-Eingang / 1PH-Ausgang AC 230 V 50/60Hz,..typ: S2S…S
3PH-Eingang / 3PH-Ausgang AC 400 V 50/60Hz ..typ: 4T
Eingangsspannungsbereich 230V: 170 V – 240 V; 400 V:330 V – 440 V
Ausgangsspannungsbereich 230V: 0 – 230 V; 400 V:0 – 400 V
Managementmethode 3-phasige sinusförmige Pulsweiten-PWM-Modulation
Indikation Betriebsstatus / Alarmdefinition / interaktive Sollfrequenz, tatsächliche Ausgangsfrequenz, Ausgangsstrom, Ausgangsgeschwindigkeit, DC-Busspannung, Ausgangsspannung usw.
Ausgangsfrequenzbereich 0.10 – 999.9 Hz
Frequenzauflösung einstellen Numerische Eingabe: 0,01 Hz,
Analogeingang: 0,1 % max. Ausgangsfrequenz
Überlastung P-Typ: 120 % für 60 Sekunden
Frequenzeinstellung Analog: 0 bis 10 V, 4 bis 20 mA wählbar;
Numerisch: Eingabe über das Steuerrad am Bedienfeld oder RS485 oder die UP/DOWN-Taste. Die Möglichkeit, Frequenzeingänge X+Y;X-Y; Umschalten zwischen X und Y…Hinweis: AVI-Klemmen können verwendet werden, um über Schalter J2 einen analogen Spannungseingang (0–10 V) oder einen analogen Stromeingang (4–20 mA) auszuwählen.
Drehmomentverstärkungssteuerung Automatische Steuerung: Automatische Drehmomenterhöhung bei Belastung des Antriebs. Manuelle Steuerung: Ermöglicht die Einstellung einer Drehmomenterhöhung von 0,0 bis 30,0 % je nach Bedarf.
Multifunktionaler Eingangsklemmenblock 4 Multifunktions-Eingangsklemmen, die Funktionen wie Geschwindigkeitssteuerung für fünfzehn Abschnitte, Programmablauf, vierstufiger Beschleunigungs-/Verzögerungsgeschwindigkeitsschalter, AUF/AB-Funktion und Not-Aus sowie weitere Funktionen realisieren
Multifunktionaler Ausgangsklemmenblock 1 Multifunktions-Ausgangsklemmenblock zur Anzeige von Betrieb, Stillstand, Zähler, externer Anomalie, Programmabläufen und anderen Informationen und Warnungen.
Einstellen der Beschleunigungs-/Verzögerungszeit 0~999.9 s Die Beschleunigungs-/Verzögerungszeit kann individuell eingestellt werden.
PID-Regler Integrierter PID-Regler
Zusätzliche Funktionen JOG (tippen); Schwingfrequenz (Sprung); SPS-Funktionen
Konstantdruckregelung SLP-Schlafmodus, hP-Hochdruckerkennung; LP-Niederdruckerkennung; erzwungene Zirkulation der Frostschutzflüssigkeit; Durchflussregulierung; erkennt laufendes „trockenes“ LL; PID-Regelung für konstanten Druck
Art der Kommunikationsschnittstelle MODBUS
RS 485 Standard-Kommunikationsfunktion RS485 (MODBUS RTU)
V/F-Steuerung Einstellung der V/F-Kurve zur Erfüllung der Lastanforderungen.
Feste Geschwindigkeit Vier Multifunktions-Eingangsklemmenblöcke, Sie können 4 Abschnitte mit fester Geschwindigkeit einstellen
Sicherheitsfunktion EMS STOP Das „Emergency stop“-System stoppt den Umrichter in Notsituationen sofort nach Aktivierung von EMS STOP.
Auto. Spannungsregulierung automatische Spannungsregelung wählbar
Schalter Integrierte 2 Zählergruppen
Genauigkeit der Ausgangsfrequenz 0,01Hz
Überspannung Überspannungsschutz einstellbar
Unterspannung Unterspannungsschutz einstellbar
Andere Schutzmaßnahmen Ausgangskurzschluss, Überstrom, Parametersperrung usw.
EMV-Verträglichkeit IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Standards EN/IEC 61800-3: 2017; C2, das für die 1. Umgebung geeignet ist EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Umgebungstemperatur -10°C bis 40°C
Umgebungsfeuchtigkeit max. 95% (ohne Kondensation) IEC 60068-2-3
Höhe über dem Meeresspiegel unter 1000 m.ü.M.
Vibrationen max. 0.5 g ; IEC 60068-2-6
Kühlmodus maschinelle Luftkühlung
Schutzart IP20; entspricht EN/IEC 61800-5-1
Montageart an der Wand oder auf einer 35-mm-DIN-Schiene

Frequenzumrichter 2,2kW 400V A550 VYBO Electric

Frequenzumrichter 2,2kW 400V A550 VYBO Electric

Frequenzumrichter 2,2kW 400V A550 VYBO Electric

Frequenzumrichter 2,2kW 400V A550 VYBO Electric

dimensional drawing A550 Plus 4T0022

Leistungsparameter der Frequenzumrichter der A550-Serie

1PH / 3PH AC 230 V ±15 %
Umrichter Typ A550 Nennleistung. Leistung (kW) Maximaler Eingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
A550 Plus -2S0004 a S2….S* 0,4 5,4 2,4 0,4
A550 Plus -2S0007 a S2….S* 0,75 7,2 4,5 0,75
A550 Plus -2S0015 a S2….S* 1,5 10 7 1,5
A550 Plus -2S0022 a S2….S* 2,2 16 10 2,2
A550 Plus -2S0030 a S2….S* 3 23 16 3
3PH / 3PH AC 400 V ±15 %
A550 Plus -4T0007 0,75 3,8 2,5 0,75
A550 Plus -4T0015 1,5 5 3,7 1,5
A550 Plus -4T0022 2,2 5,8 5 2,2
A550 Plus -4T0040 4 10 9 4
A550 Plus -4T0055 5,5 15 13 5,5
A550 Plus -4T0075 7,5 19 17,5 7,5
A550 Plus -4T0110 11 26 25 11
A550 Plus -4T0150 15 35 32 15
A550 Plus -4T0220 22 46 45 22
A550 Plus -4T0300 30 62 60 30
A550 Plus -4T0370 37 76 75 37
Eingangsspannung (V) 50/60Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Unterbrecher (A) Empfohlener Eingangsschutz (A)
A550 Plus -2S0004 a S2….S* 1 Phase 1×230 V 0,4 2,5 10 10
A550 Plus -2S0007 a S2….S* 0,75 2,5 16 10
A550 Plus -2S0015 a S2….S* 1,5 4 16 16
A550 Plus -2S0022 a S2….S* 2,2 4 25 25
A550 Plus -2S0030 a S2….S* 3 6 32 32
A550-4T0004 3 Phasen 3×400 V 0,4 2,5 6 6
A550 Plus -4T0007 0,75 2,5 6 6
A550 Plus -4T0015 1,5 2,5 10 10
A550 Plus -4T0022 2,2 2,5 10 10
A550 Plus -4T0040 4 4 16 16
A550 Plus -4T0055 5,5 4 20 16
A550 Plus -4T0075 7,5 4 32 25
A550 Plus -4T0110 11 6 32 25
A550 Plus -4T0150 15 6 40 32
A550 Plus -4T0185 18,5 10 50 40
A550 Plus -4T0220 22 10 63 50
A550 Plus -4T0300 30 16 100 65
A550 Plus -4T0370 37 25 100 80
A550 Plus -4T0450 45 35 125 95
A550 Plus -4T0550 – 4T1600

Tabelle geeigneter Bremswiderstände A550

Frequenzumrichtertyp Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (kW) Widerstandswert (Ω) (≥)
A550 PLus-2S0004 0,4
A550 PLus-2S0007 0,75
A550 PLus-2S0015 1,5
A550 PLus-2S0022 2,2
A550 Plus-2S0030 0,25 65 Integriert 3
A550 PLus-4T0004 0,4
A550 PLus-4T0007 0,75
A550 PLus-4T0015 1,5
A550 PLus-4T0022 2,2
A550 Plus-4T0040 0,3 130 Integriert 4
A550 Plus-4T0055 0,4 90 Integriert 5,5
A550 Plus-4T0075 0,5 65 Integriert 7,5
A550 Plus-4T0110 0,8 43 Integriert 11
A550 Plus-4T0150 1 32 Integriert 15
A550 Plus-4T0185 1,3 25 Integriert 18,5
A550 Plus-4T0220 1,5 22 Integriert 22
A550 Plus-4T0300 2,5 16 Integriert 30
A550 Plus-4T0370 3,7 12,6 Integriert 37
A550 Plus-4T0450 4,5 9,4 Integriert 45
A550 Plus-4T0550 55
A550 Plus -4T0750 75
A550 Plus-4T0900 90
A550 Plus-4T1100 110
Nennleistung bei normaler Last (Normalbetrieb) 2,2 kW
Nennausgangsstrom 5 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgangsfrequenz 0 – 999 Hz
Überlastfähigkeit im ND-Modus – Normal Duty 120 % / 60s
Überlastung im HD-Modus – Heavy Duty X
Steuermodus V/F-Skalarsteuerung
SFVC-Vektor-Open-Loop-Steuerungsmodus X
CLVC-Vektor-Regelungsmodus X
Analogeingänge 1
Digitale Eingänge 4
Analogausgänge X
Relaisausgänge 1
Open-Collector-Ausgänge X
Bremstransistor X
EMV-Filter
+10V Ausgang
+24 V Ausgang X
Eingabe für PTC
Safe Torque Off (STO) X
Notstopp (EMS)
Integriertes Ethernet X
Integrierte MODBUS RTU
PROFIBUS X
PG-Karte für Encoder X
PID
Intelligente SPS-Funktion
Externe Panel-Verbindung (normalerweise bis zu 30 m)
Schutzart IP 20
Schutzart IP 65 X
Drehrichtung über externe Eingabe ändern
Drehrichtung im Bedienfeld ändern X
