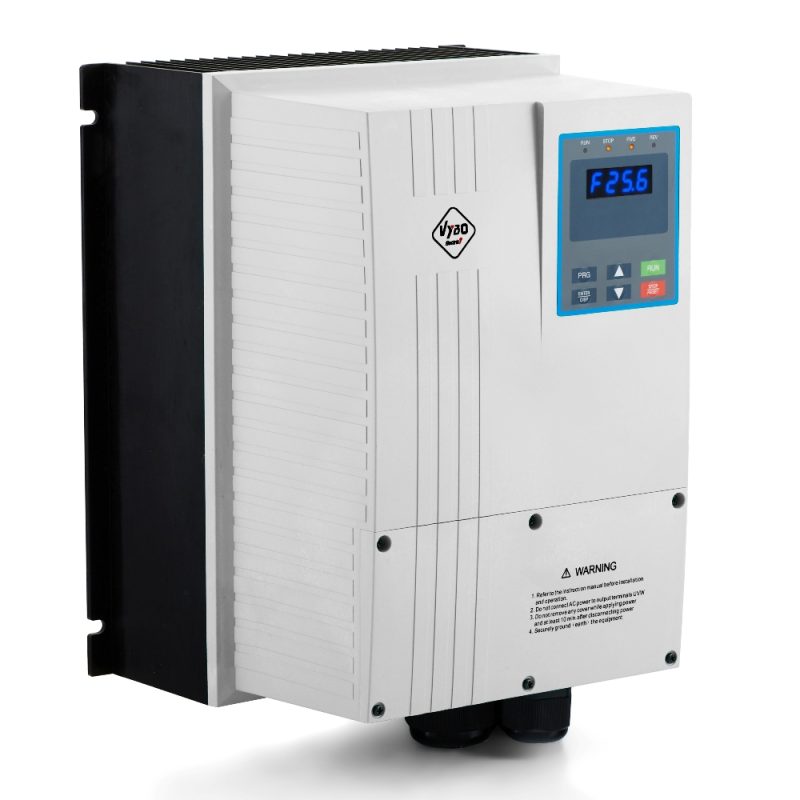

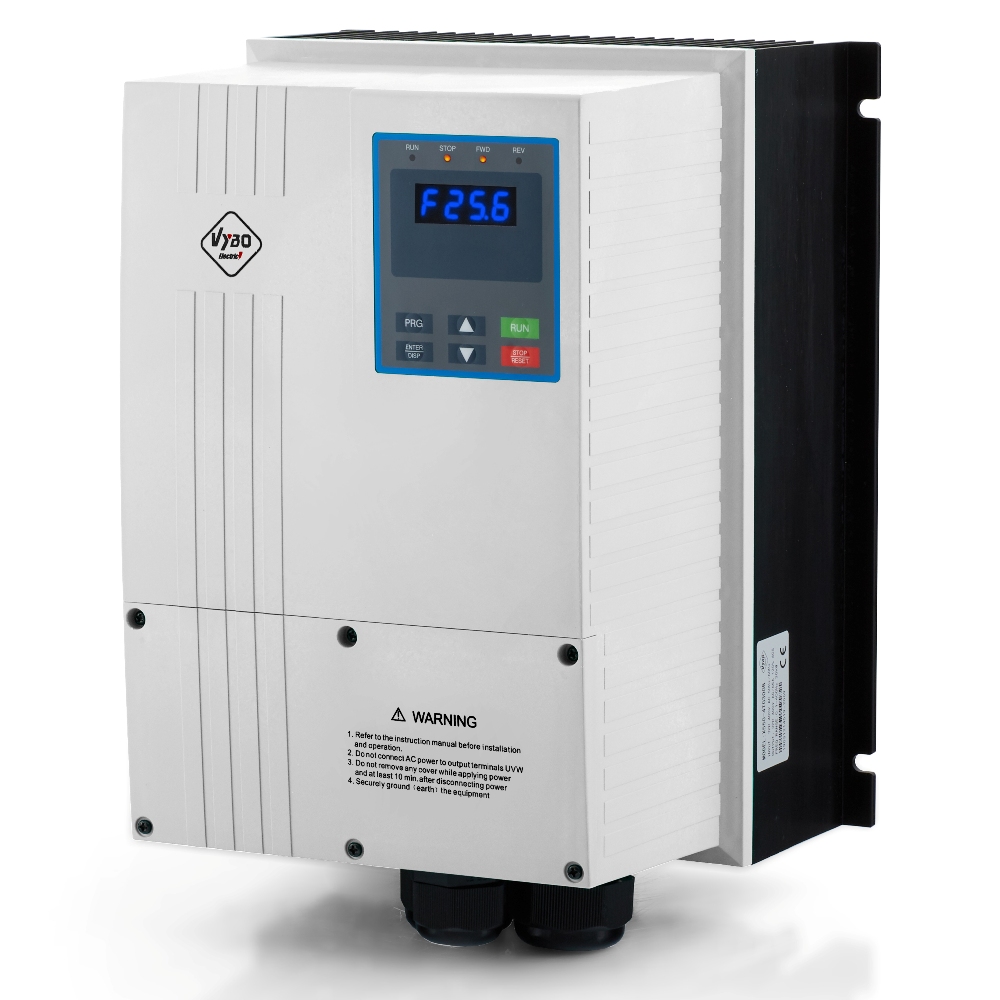

Frequenzumrichter 22kW IP65 400V X550-4T0220

Modell X550-4T0220
Schutzklasse IP65
Leistung 22 kW
Nennausgangsstrom 45 A
Eingangsspannung 50/60Hz 3 Phasen 400V
Netzkabelquerschnitt 10 mm²
Bremseinheit Ja
EMV-Filter Ja (C1/C2)

Auf Lager

Wenn Sie Fragen haben, zögern Sie nicht, uns zu kontaktieren:

100% sichere Zahlung

Großes Lager und Produktion an einem Ort

Handbuch

X550PDF

Präsentationskatalog

X550PDF

3D-Visualisierung

VYBO Electric

Integriertes Display
Maximaler Schutz mit IP65-Schutz
Maximaler Schutz der Kabelausgänge IP65
Gepanzerte Abdeckung aller Steckdosen
Massiver, dicker Thermoplast

Frequenzumrichter 22kW IP65 400V X550-4T0220 auf Lager. Es handelt sich um eine leistungsstarke und vielseitige Lösung zur Optimierung Ihrer motorbetriebenen Anwendungen. Dieser 22-kW-Frequenzumrichter von VYBO Electric bietet außergewöhnliche Leistung und wurde speziell für den Einsatz in anspruchsvollen Umgebungen entwickelt. Mit der Schutzart IP65 ist es sowohl wasser- als auch staubdicht und gewährleistet so einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

22kW Frequenzumrichter X550 400V mit IP65

Die 22-kW-VFD-X550-Serie genießt seit langem einen guten Ruf wegen ihrer Zuverlässigkeit und ihrer hochwertigen Verarbeitung. Sie ist eine beliebte Wahl bei Kunden, die ein wirtschaftliches Gerät suchen, das sich durch Einfachheit und einfache Steuerung auszeichnet. Der 22-kW-Frequenzumrichter X550 ist vorprogrammiert und sofort einsatzbereit und erfordert lediglich eine ordnungsgemäße Installation in das Stromnetz. Sie können den Umrichter entweder extern oder direkt über das Panel steuern und so bequem bedienen und einstellen. Die Inbetriebnahme ist so einfach wie das Drücken der START-Taste und mit dem eingebauten Drehknopf können Sie die Geschwindigkeit des Elektromotors mühelos einstellen.

Durch die Wahl des 22kW IP65 X550-4T0220-Frequenzumrichters erhalten Sie Zugriff auf eine Reihe von Funktionen, die Ihre Motorsteuerungsmöglichkeiten verbessern. Erhöhen Sie das Drehmoment Ihres Elektromotors um bis zu 20 % mit der integrierten Drehmoment-Boost-Funktion. Aus Sicherheitsgründen sorgt die EMS-Funktion bei Bedarf für einen sofortigen Stopp. Zur Absicherung Ihres Elektromotors können Sie auch einen PTC-Schutz oder einen Thermokontakt anschließen. Der X550-4T0220 bietet zusätzliche integrierte Funktionen wie PID-Steuerung, SPS-Fähigkeit, AVR und 2 Zähler und bietet so Flexibilität und Anpassungsmöglichkeiten an Ihre spezifischen Anforderungen.

Hochwertige 22kW X550 400-V-Frequenzumrichter von VYBO Electric

Die Schutzart IP65 des 22kW X550 400V VFD bietet zuverlässigen Schutz vor Wasser und Staub und eignet sich daher für verschiedene Anwendungen, auch in anspruchsvollen Industrieumgebungen. Dieser Frequenzumrichter ist standardmäßig mit einer physikalischen RS 485 MODBUS-Schnittstelle ausgestattet, die eine nahtlose Kommunikation und Integration in Ihr Steuerungssystem ermöglicht. Mit einem breiten Ausgangsfrequenzbereich von 0 bis 999,9 Hz bietet der X550-4T0220 eine präzise Steuerung und Anpassungsfähigkeit für Asynchronmotoren. Bei VYBO Electric sind wir stolz darauf, qualitativ hochwertige Produkte mit einer Tradition der Exzellenz anzubieten. Mit der Wahl unseres X550 22kW 400V Frequenzumrichters erwerben Sie nicht nur ein leistungsstarkes Gerät, sondern profitieren auch von unserer schnellen Lieferung und vergünstigten Versandoptionen. Wir sind bestrebt, einen hervorragenden Kundenservice zu bieten. Zögern Sie also nicht, uns zu kontaktieren, wenn Sie Fragen haben oder Hilfe benötigen.

Verkauf von Frequenzumrichtern X550 IP65 400V

Nutzen Sie die außergewöhnlichen Funktionen und die Zuverlässigkeit des 22kW 400V X550 Frequenzumrichters, um Ihren motorbetriebenen Betrieb zu optimieren. Bestellen Sie jetzt und erleben Sie den Unterschied, den VYBO Electric Ihrem Unternehmen bringt. Zusätzlich zu seinen außergewöhnlichen Eigenschaften und seiner Zuverlässigkeit bietet der 22-kW-400-V-Frequenzumrichter ein breites Anwendungsspektrum in verschiedenen Branchen. Ganz gleich, ob Sie in der Fertigung, Automatisierung, HVAC oder Wasseraufbereitung tätig sind, dieser Frequenzumrichter wurde entwickelt, um die Motorsteuerung und die Betriebseffizienz zu verbessern.

Industriebetriebe leicht gemacht mit dem 22-kW-Frequenzumrichter der X550-Serie

Der VFD 22kW hält den Strapazen anspruchsvoller Anwendungen stand und liefert zuverlässige Leistung auch unter rauen Bedingungen. Deutsche Städte wie Berlin, München und Hamburg können in ihren Industriebetrieben von der Langlebigkeit und Vielseitigkeit dieses Frequenzumrichters profitieren.

IP65 VFD 400V mit einer Leistung von 22kW auf Lager

Darüber hinaus wird der 22kW 400V IP65 von VYBO Electric unterstützt, einem renommierten Hersteller, der für sein Engagement für Qualität und Kundenzufriedenheit bekannt ist. Sie können auf die Zuverlässigkeit und Langlebigkeit dieses Produkts vertrauen, da Sie wissen, dass es auf der Grundlage jahrelanger Erfahrung und Benutzerfeedback entwickelt wurde. Erleben Sie nahtlose Integration, mühelose Steuerung und optimierten Motorbetrieb mit dem Frequenzumrichter X550. Geben Sie noch heute Ihre Bestellung auf und schließen Sie sich den unzähligen zufriedenen Kunden an, die sich in Sachen Motorsteuerung bereits für VYBO Electric entschieden haben. Lassen Sie uns Ihnen helfen, Ihre Abläufe zu optimieren und Ihr Unternehmen auf ein neues Niveau zu bringen.

Wenn Sie die technischen Daten der X550-Geräte wissen wollen, sollten Sie die folgenden Tabellen nicht übersehen. Darin finden Sie Daten zu Stromversorgungsoptionen, Frequenzbereich, Steuerungsmethoden, Steuerung, allgemeinen Funktionen, Schutzfunktionen, Installationsbedingungen und vielem mehr. Wenn Sie die gesuchten Informationen nicht gefunden haben, kontaktieren Sie uns und unser Spezialistenteam beantwortet gerne alle Ihre Fragen.
Detaillierte Spezifikation

X550-Wechselrichtermodelltyp Nennleistung. Leistung (kW). Nenneingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
X550-4T0220 22 46 45 22
Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Schutzschalter (A)
3 Phase 3×400 V 22 10 63

Tabelle geeigneter Bremswiderstände

Frequenzumrichtertyp Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (kW) Widerstandswert (Ω) (≥)
X550-4T0220 1,5 22 Ja 22

Allgemeine technische Parameter für alle X550-Typen

Artikel X550
Versorgungsspannung Nennspannung,
Frequenz
1 Phase 1x 230 V AC 230V 50/60Hz……….Typ: 2S
3 Phasen 3x 400 V AC 400 V 50/60 Hz……….Typ: 4T
Spannungsbereich 230 V: 170 V bis 240 V
400 V: 330 V bis 440 V
Ausgabe Spannungsbereich 3 x 230 V: 0 bis 230 V
3 x 400 V: 0 bis 400 V
Frequenzbereich 0,10 bis 999,9 Hz
Verwaltungsmethode V/F-Steuerung, Skalarsteuerung
Anzeige Betriebsstatus / Alarmdefinition / interaktive Führung: z.B. Frequenzeinstellung, Ausgangsfrequenz/-strom, DC-Busspannung, Temperatur usw.
Kontrollspezifikationen Ausgangsfrequenzbereich 0,10 bis 999,9 Hz
Auflösung der Frequenzeinstellung Digitaler Eingang: 0,01 Hz, analoger Eingang: 0,1 % der maximalen Ausgangsfrequenz
Genauigkeit der Ausgangsfrequenz 0,01 Hz
V/F-Steuerung Einstellen der V/F-Kurve, um verschiedene Praxisanforderungen zu erfüllen
Drehmomentkontrolle Automatische Erhöhung: Erhöht das Drehmoment automatisch entsprechend der Last;
Manueller Boost: Ermöglicht die Einstellung einer Drehmomentverstärkung von 0,0 bis 20,0 %.
Multifunktions-Eingangsklemmenblock Vier oder sechs Multifunktions-Eingangsklemmen, die Funktionen ausführen, darunter Geschwindigkeitssteuerung mit fünfzehn Abschnitten, Laufprogramm, vierstufiger Beschleunigungs-/Verzögerungsschalter, AUF/AB-Funktion und Notstopp sowie andere Funktionen…
Multifunktions-Ausgangsklemmenblock 2 Multifunktions-Ausgangsterminals für Fahrinformationen, Stillstandsgeschwindigkeit, Zähler, externe Anomalien, Programmbetrieb und andere Informationen und Warnungen.
Beschleunigungs-/Verzögerungszeit einstellen Beschleunigungs-/Verzögerungszeit kann individuell im Bereich von 0 bis 999,9 s eingestellt werden
Weitere Funktionen PID-Steuerung Eingebaute PID-Steuerung
RS 485 Standard-Kommunikationsfunktion RS485 (MODBUS)
Frequenz festlegen Analogeingang: 0 -10 V; 0 – 20 mA, wählbar;
Digitaler Eingang: Eingabe über Drehwähler am Bedienfeld oder RS ​​485 oder UP/DOWN.
Mehrstufige Geschwindigkeit Sechs (vier) Multifunktions-Eingangsanschlüsse, 15 Geschwindigkeitseinstellungen wählbar.
Automatische Spannungsregelung AVR-Funktion zur automatischen Spannungsregelung kann ausgewählt werden
Zähler Eingebaute 2 Zählergruppen
Warn-/Schutzfunktionen Überlastung 150 % / 60 Sek., (konstantes Drehmoment)
Anstieg Überspannungsschutz einstellbar.
Unterspannung Unterspannungsschutz kann eingestellt werden.
Andere Schutzmaßnahmen Überhitzung; Kurzschluss am Ausgang; Überstrom; Parameterblockierung usw.
EMV EMV-Verträglichkeit IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Standards EN/IEC 61800-3:2017; C2, das für die 1. Umgebung geeignet ist
EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Umgebung Umgebungstemperatur -10°C bis 40°C (kein Frost)
Umgebungsfeuchtigkeit Max. 95 % (ohne Kondensation); IEC 60068-2-3
Höhe Weniger als 1000 m.ü.M.
Vibrationen Max. 0,5 g; IEC 60068-2-6
Kühlmethode Kühlung ohne Zwangsluftzirkulation durch einen Kühler bis 4 kW
Zwangsluftkühlung für Modelle ab 5,5 kW.
Abdeckungsgrad IP 65
Montagemethode An der Wand oder im Schaltschrank (je nach Ausführung)
Umgebungsinstallation Beständigkeit gegen chemische Verschmutzung, Klasse 3C3 EN/IEC 60721-3-3. Beständigkeit gegen Staubverschmutzung 3S3EN/IEC 60721-3-3.

Frequenzumrichter 22kW 400V IP65 X550 Auf Lager

Frequenzumrichter 22kW 400V IP65 X550 Auf Lager

Frequenzumrichter 22kW 400V IP65 X550 Auf Lager

Leistungsparameter der Wechselrichter der X550-Serie

X550-Wechselrichtermodelltyp Nennleistung. Leistung (kW). Maximaler Eingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
1PH / 3PH AC 230 V ±15 % und 1 PH / 1 PH AC 230 V ±15 %
X550-2S0007 0,75 7,2 4,5 0,75
X550-2S0015 1,5 10 7 1,5
X550-2S0022 2.2 16 10 2,2
3PH / 3PH AC 400 V ±15 %
X550 -4T0007 0,75 3,8 2,5 0,75
X550-4T0015 1,5 5 3,7 1,5
X550-4T0022 2,2 5,8 5 2,2
X550-4T0030 3,0 8,4 6,8 3,0
X550-4T0040 4 10 9 4
X550-4T0055 5,5 15 13 5,5
X550-4T0075 7,5 19 17,5 7,5
X550-4T0110 11 26 25 11
X550-4T0150 15 35 32 15
X550-4T0185 18,5 38 37 18,5
X550-4T0220 22 46 45 22
X550-4T0300 30 62 60 30
X550-4T0370 37 77 75 37
X550-4T0450 45 95 90 45
X550-4T0550 55 115 110 55
Wechselrichtertyp X550 Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Leistungsschalter (A) Empfohlener Eingangsschütz (A)
X550-2S0007 1 Phase
1×230 V
0,75 2,5 16 20
X550-2S0015 1,5 2,5 20 25
X550-2S0022 2.2 4 25 32
X550-4T0007 3 Phasen
3×400 V
0,75 2,5 6 10
X550-4T0015 1,5 2,5 10 16
X550-4T0022 2.2 2,5 10 16
X550-4T0030 3.0 2,5 16 16
X550-4T0040 4 2,5 16 20
X550-4T0055 5,5 2,5 20 25
X550-4T0075 7,5 4 25 32
X550-4T0110 11 4 32 40
X550-4T0150 15 6 40 50
X550-4T0185 18,5 10 50 63
X550-4T0220 22 10 63 80
X550-4T0300 30 16 80 100
X550-4T0370 37 16 80 100
X550-4T0450 45 25 100 125
X550-4T0550 55 35 125 150

Tabelle geeigneter Bremswiderstände X550

Frequenzumrichtertyp Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (kW) Widerstandswert (Ω) (≥)
X550-2S0007 Option 0,75
X550-2S0015 Option 1,5
X550-2S0022 Option 2.2
X550-4T0007 Option 0,75
X550-4T0015 Option 1,5
X550-4T0022 Option 2.2
X550-4T0030 Option 3.0
X550-4T0040 0,3 130 Option 4
X550-4T0055 0,4 90 Option 5,5
X550-4T0075 0,5 65 Ja 7,5
X550-4T0110 0,8 43 Ja 11
X550-4T0150 1 32 Ja 15
X550-4T0185 1.3 25 Ja 18,5
X550-4T0220 1,5 22 Ja 22
X550-4T0300 2,5 16 Ja 30
X550-4T0370 3.7 12.6 Ja 37
X550-4T0450 4,5 9.4 Option 45
X550-4T0550 Option 55
Leistung 22 kW
Nennausgangsstrom 45 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgabefrequenz 0 – 999 Hz
Überlastbarkeit im P-Modus (Normal Duty) 120 % / 60s
Überlastbarkeit im G-Modus (Heavy Duty) X
Steuermodus V/F-Skalarsteuerung
SVC-Vektorsteuerungsmodus mit offenem Regelkreis X
CLVC-Vektorregelungsmodus mit geschlossenem Regelkreis X
Analogeingänge 1
Digitale Eingänge 6
Analogausgänge X
Relaisausgänge 1
Open-Collector-Ausgänge X
Integrierter Bremstransistor
EMV-Filter
+10V-Ausgang
+24 V-Ausgang
Eingabe für PTC
Sicher abgeschaltetes Moment (STO) X
Notstopp (EMS)
Integriertes Ethernet X
Integrierte MODBUS RTU
PROFIBUS X
PG-Karte für Encoder X
PID + Trockenlauferkennung LL + Schlafmodus
SLP + HP/LP Hoch-/Niederdruckerkennung
Intelligente SPS-Funktion
Externe Panel-Verbindung (normalerweise bis zu 30 m)
Schutzart IP 20 X
Schutzart IP 65
Drehrichtung über externen Eingang ändern
Drehrichtung im Bedienfeld ändern X
