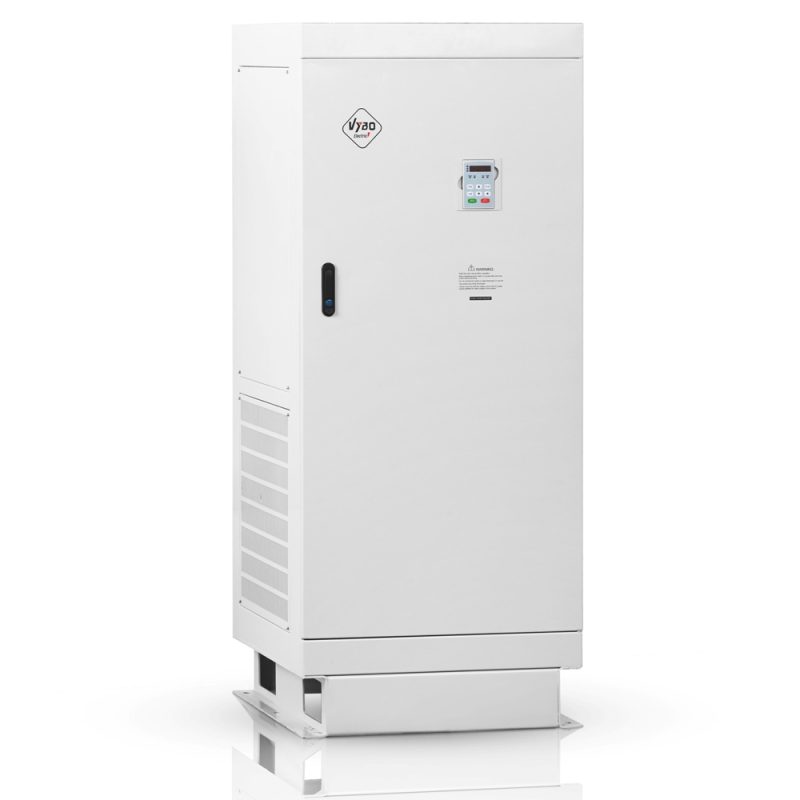

Frequenzumrichter 800kW 400V V810-4T8000

Modell V810-4T8000
Leistung 800 kW
Nennausgangsstrom 1380 A
Eingangsspannung 50/60Hz 3 Phasen 400V
Ausgangsspannung 50/60Hz 3 Phasen 400V
Netzkabelquerschnitt
Bremseinheit Extern

Auf Lager

Wenn Sie Fragen haben, zögern Sie nicht, uns zu kontaktieren:

100% sichere Zahlung

Großes Lager und Produktion an einem Ort

Datenblätter

4T8000PDF

Maßzeichnungen

4T8000PDF

Handbuch

V810PDF

Präsentationskatalog

V810PDF

3D-Visualisierung

VYBO Electric

Maximale Überlastfähigkeit
Integrierte, abnehmbare Außenverkleidung
Robuste Neugestaltung interner Schaltkreise
Massiver Metallrahmen
Profibus-Kommunikation

Der Frequenzumrichter 800kW 400V V810-4T8000 ist auf Lager. Die Frequenzumrichter der V810-Serie (800kW) wurden speziell für die anspruchsvollsten und komplexesten professionellen Anwendungen entwickelt. Diese Vektor-Frequenzumrichter sind vielseitig einsetzbar und auch hohen Belastungen gewachsen. Mit einer Überlastfähigkeit von bis zu 180 % für 3 Sekunden und 150 % für 60 Sekunden gehören sie zur höchsten Klasse der in Serie gefertigten Frequenzumrichter, die bis zu 1000kW leisten können. Ihre Konstruktion ist darauf ausgelegt, enormen Belastungen standzuhalten, wodurch sie sich ideal für schwere Anwendungen eignen.

Frequenzumrichter 800kW 400V V810 auf Lager

Mit ihren vielseitigen Konfigurationen und zahlreichen Zusatzoptionen bietet die V810-Serie ein breites Leistungsspektrum, sodass eine einzige Plattform unterschiedliche Anforderungen abdecken kann. Aufgrund dieser Flexibilität eignen sie sich für den Einsatz in allen Branchen sowohl für einfache als auch für sehr anspruchsvolle Anwendungen.

Die 800-kW-V810-400-V-Umrichter gehören zur Heavy-Duty-Kategorie und eignen sich besonders gut für Umgebungen mit anspruchsvollen Bedingungen und höherer Überlastfähigkeit. Ausführlichere Informationen zu diesen außergewöhnlichen Geräten finden Sie im Datenblatt oder in anderen Dokumentationen. Auf dieser Seite stellen wir umfassende Benutzerhandbücher und einen Katalog von Frequenzumrichtern (im PDF-Format) zur Verfügung. Sollten Sie Fragen haben, stehen Ihnen unsere spezielle Kundenhotline und Kontakt-E-Mail sowie unsere sachkundigen Mitarbeiter gerne zur Verfügung.

Verkauf von Frequenzumrichtern 800kW V810 400V

Produktspezifikationen
Modell: V810-Serie
Leistung: 800kW
Überlastfähigkeit:
180 % für 3 Sekunden
150 % für 60 Sekunden
Anwendungsbereich:
Textilproduktion
Energiewirtschaft
Bergbauindustrie
Automobilindustrie und andere

Um unser Kundenerlebnis weiter zu verbessern, bieten wir umfassende Supportmaterialien an. Unsere Benutzerhandbücher bieten Schritt-für-Schritt-Anleitungen für die effiziente Installation und den effizienten Betrieb der Umrichter der V810-Serie. Darüber hinaus bietet unser Katalog mit Frequenzumrichtern einen Überblick über unser umfangreiches Produktsortiment und zeigt die Vielseitigkeit und Anpassungsfähigkeit unserer Wechselrichter an verschiedene Branchenanforderungen.

Frequenzumrichter 800kW V810 400V sofort verfügbar

Bei VYBO Electric legen wir großen Wert auf Kundenzufriedenheit. Wir verstehen, dass die Auswahl des richtigen Frequenzumrichters für Ihre spezifischen Anforderungen eine komplexe Aufgabe sein kann. Aus diesem Grund steht Ihnen unser Expertenteam über unsere Kundenhotline und den E-Mail-Kontakt zur Verfügung, um Ihre Fragen oder Bedenken zu beantworten. Wir sind bestrebt, maßgeschneiderte Lösungen bereitzustellen, die den besonderen Anforderungen Ihrer Branche gerecht werden.

Wir schätzen Ihr Vertrauen in unsere Produkte und sind bestrebt, zuverlässige, leistungsstarke Frequenzumrichter für Ihre professionellen Anwendungen zu liefern. Arbeiten Sie mit uns zusammen und erleben Sie die außergewöhnliche Leistung und Vielseitigkeit der Frequenzumrichter der V810 400V-Serie. Kontaktieren Sie uns noch heute, um mehr zu erfahren und zu besprechen, wie unsere Lösungen Ihr Unternehmen stärken können.

VYBO Electric 400V V810 Frequenzumrichter – schnelle Lieferung in Deutschland

Zusätzlich zu unserem umfangreichen Sortiment an hochwertigen Frequenzumrichtern bieten wir unseren Kunden in ganz Deutschland gerne einen bequemen und effizienten Lieferservice an. Wir wissen, wie wichtig ein pünktlicher und zuverlässiger Versand ist, insbesondere wenn es um Industrieanlagen und Komponenten geht. Wenn Sie bei uns eine Bestellung aufgeben, sorgt unser engagiertes Logistikteam dafür, dass Ihre Produkte sorgfältig verpackt und für den sicheren Transport vorbereitet werden. Wir arbeiten mit vertrauenswürdigen Versandpartnern zusammen, die auf den Umgang mit empfindlicher und schwerer Ausrüstung spezialisiert sind, und garantieren, dass Ihre Bestellung in ausgezeichnetem Zustand ankommt.

Sollten Sie Fragen oder Bedenken bezüglich der Lieferung Ihrer Bestellung nach Deutschland haben, steht Ihnen unser Kundensupport-Team jederzeit zur Verfügung. Ganz gleich, ob Sie Informationen zu Versandkosten, geschätzten Lieferzeiten oder anderen Fragen benötigen, wir sind bestrebt, Ihnen umgehend und hilfreich zu antworten.

Hochwertige Frequenzumrichter von VYBO Electric

Bei VYBO Electric geht unser Engagement für die Kundenzufriedenheit über die Qualität unserer Produkte hinaus. Unser Ziel ist es, von der Bestellung bis zur erfolgreichen Lieferung Ihrer Frequenzumrichter in Deutschland einen umfassenden und zuverlässigen Service zu bieten. Vertrauen Sie darauf, dass wir Ihre Umrichteranforderungen professionell und effizient bearbeiten, sodass Sie sich auf Ihre Kerngeschäftsaktivitäten konzentrieren können. Kontaktieren Sie noch heute unser Kundensupport-Team, um Ihre Anforderungen zu besprechen und herauszufinden, wie wir Sie bei der Anschaffung der leistungsstarken Frequenzumrichter unterstützen können, die Sie für Ihre industriellen Anwendungen in Deutschland benötigen.

Detaillierte Spezifikation

Wechselrichtermodelltyp V810 Nennleistung. Leistung (kW). Nenneingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V810-4T8000 800 1460 1380 800
Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Schutzschalter (A)
3 Phasen 3×400 V 800

Tabelle geeigneter Bremswiderstände

Frequenzumrichtertyp Bremswiderstand Bremseinheit Bremsmoment (10 % ED) Empfohlene Motorleistung (kW)
Widerstandsleistung (W) Widerstandswert (Ω) (≥)
V810-4T8000 20000*4 2,5*4 Externe 125 800

Allgemeine technische Parameter für alle V810-Typen

Artikel VECTOR V810
Leistung Stromversorgung Eingangsspannungsbereich:
1 x 230 V AC ± 15 %
3 x 400 V AC ± 15 %
3 x 690 V AC ± 15 %
Versorgungsfrequenzbereich: 47 bis 63 Hz
Standardfunktionen Steuerungsmodus V/F-Skalarsteuerung
SFVC-Leerlaufvektor
CLVC-Vektorsteuerung
Maximale Häufigkeit SFVC, CLVC Vektorsteuerung: 0 – 300 Hz
V/F-Skalarsteuerung:       0 – 3200 Hz
Trägerfrequenz 1-16 kHz
Die Trägerfrequenz wird automatisch basierend auf der Lastcharakteristik eingestellt.
Eingangsfrequenzauflösung Digitale Einstellung 0,01 Hz
Analoge Einstellung: maximale Frequenz x 0,025 %
Anfängliches Drehmoment G-Typ: 0,5 Hz/150 % (SVFC)
G-Typ: 0,5 Hz /180 % (CLVC)
P-Typ: 0,5 Hz/100 % (V/F).
Geschwindigkeitsbereich 1:100 (SFVC)
1:1000 (CLVC)
Geschwindigkeitsstabilität ± 0,5 % (SFVC)
± 0,02 % (CLVC)
Präzise Drehmomentsteuerung ± 5 % (CLVC)
Überlastbarkeit G-Typ: 60 s für 150 % des Nennstroms, 3 s für 180 % des Nennstroms
P-Typ: 60 s für 120 % des Nennstroms, 3 s für 150 % des Nennstroms.
Drehmomenterhöhung Auto-Boost oder benutzerdefinierter Boost von 0,1 % bis 30,0 %
V/F-Kurve Lineare V/F-Kurve
Mehrpunkt-V/F-Kurve
N-Spannungs-V/F-Kurve (Vielfaches von 1,2-Spannung, 1,4-Spannung, 1,6-Spannung, 1,8-Spannung, modifiziert)
V/F-Trennung Zwei Arten: vollständige Trennung; halbe Trennung
Rampenmodi Lineare Rampe
S-Kurven-Rampe
Vier Gruppen von Beschleunigungs-/Verzögerungszeiten mit einem Bereich von 0,0–6500,0 s
Eingabe und Ausgabe Eingangsklemmenblöcke 8 digitale Eingänge, EIN/AUS-Binäreingänge, 1 Klemme X5 kann Hochgeschwindigkeitsimpulseingänge unterstützen. Alle Anschlüsse verfügen über wählbare PNP- oder NPN-Ausgänge
2 analoge Eingänge, einer davon FIV unterstützt -10 V / +10 V; oder 0–10 V Eingang und der zweite FIC unterstützt 0–10 V oder 0–20 mA (4–20 mA) Eingang.
Ausgangsklemmenblöcke 1 programmierbarer Open-Collector-Ausgang: Bietet 1 Ausgangsanschluss (Open-Collector-Ausgang oder Hochgeschwindigkeitsimpulsausgang)
2 Relaisausgänge,
2 analoge Ausgänge: FOV und FOC mit wählbarem 0-20-mA- (4-20-mA) oder 0-10-V-Ausgang
PG PG-Karten Der Umrichter ist mit einem Anschluss für PG-Karten (für Encoder) oder PG-Karten zur Verwendung mit einem Resolver usw. ausgestattet.
Standardfunktionen Gleichstrombremsung Bremsfrequenz: 0,0 Hz bis Maximalfrequenz
Bremszeit: 0,0-36,0 s
Aktueller Wert beim Bremsen: 0,0 %-100,0 %
Bremseinheit Modelle bis 18,5 kW verfügen serienmäßig über eine eingebaute Bremseinheit.
Steuerung im JOG-Modus (Schrittbetrieb) JOG-Frequenzbereich: 0,00–50,00 Hz
JOG-Beschleunigung/Verzögerungszeit: 0,0–6500,0 s
Implement. mehr voreingestellte Geschwindigkeiten Bis zu 16 Geschwindigkeiten implementiert über eine einfache SPS-Funktion oder eine Kombination von X Endzuständen.
PTC/Thermokontakt Eingang für PTC-Motor- oder Thermokontaktschutz.
Eingebauter PID-Regler Ermöglicht ein prozessgesteuertes Regelsystem mit geschlossenem Regelkreis.
AVR automatische Spannungsregelung Kann automatisch eine konstante Ausgangsspannung aufrechterhalten, wenn sich die Versorgungsspannung ändert.
Überspannungs- und Überstromregler Strom und Spannung werden während des Betriebs automatisch begrenzt, um häufiges Abschalten aufgrund von Überspannung und Überstrom zu verhindern.
Drehmoment- und Lenkbegrenzung Kann das Drehmoment automatisch begrenzen und häufige Überstromänderungen während des Betriebs verhindern.
Sicherheitsfunktion EMS STOP Das „Notstopp“-System: In Notfällen stoppt der Umrichter sofort, nachdem EMS STOP aktiviert wurde.
Schnelle Strombegrenzung verhindert häufige Fehler aufgrund von Überstrom am Wechselstrommotor
Hohe Leistung Die Steuerung des Wechselstrommotors erfolgt durch die leistungsstarke Stromvektorsteuerungstechnologie.
Zeitmanagement Zeitbereich: 0,0–6500,0 Minuten
Kommunikation MODBUS RTU, PROFIBUS-DP (ab 5,5 kW)
Befehlskanal ausführen Je nach Panel bzw. Steuerterminals kann der serielle Kommunikationsanschluss auf viele Arten umgeschaltet werden
Frequenzquelle 10 Arten von Frequenzen, gegeben durch digitale analoge Spannung, analogen Strom, Impuls, serielle Schnittstelle, X8, PID, können auf viele Arten umgeschaltet werden
Hilfsfrequenzquelle 10 Arten von Frequenzen, Mikroeinstellung kann leicht realisiert werden, Frequenzsynthesizer
LED-Anzeige zeigt Parameter an
Tastensperre und Funktionsauswahl Es kann Tasten teilweise oder vollständig sperren und den Funktionsumfang einiger Tasten festlegen, um Fehlfunktionen zu verhindern.
Schutzmodus Motorkurzschlusserkennung beim Einschalten, Schutz vor Phasenverlust am Ausgang, Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Übertemperaturschutz und Überlastschutz.
EMV (Verträglichkeit) IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Standards EN/IEC 61800-3: 2017; C1, das für die 1. Umgebung geeignet ist;
EN/IEC 61800-3: 2017; C2, das für die 1. Umgebung geeignet ist;
Umgebungsinstallation In Innenräumen installieren, direkte Sonneneinstrahlung, Salz, Staub, ätzende oder brennbare Gase, Rauch und Dampf vermeiden. Beständigkeit gegen chemische Verschmutzung, Klasse 3C3 EN/IEC
60721-3-3. Beständigkeit gegen Staubverschmutzung 3S3EN/IEC 60721-3-3.
Alt. Höhe. Unter 1000 Meter über dem Meeresspiegel. (Reduzieren Sie die Leistungsstufe bei Verwendung über 1000 Metern über dem Meeresspiegel.)
Umgebungstemperatur -10 °C ~ 40 °C (reduzieren Sie die Leistungsstufe, wenn die Umgebungstemperatur zwischen 40 °C und 50 °C liegt)
Luftfeuchtigkeit weniger als 95 % relative Luftfeuchtigkeit, nicht kondensierend
IEC 60068-2-3
Vibrationen weniger als 5,9 m/s2 (0,6 g) IEC 60068-2-6
Lagertemperatur -20°C ~60°C

Frequenzumrichter 800kW 400V V810 VYBO Electric

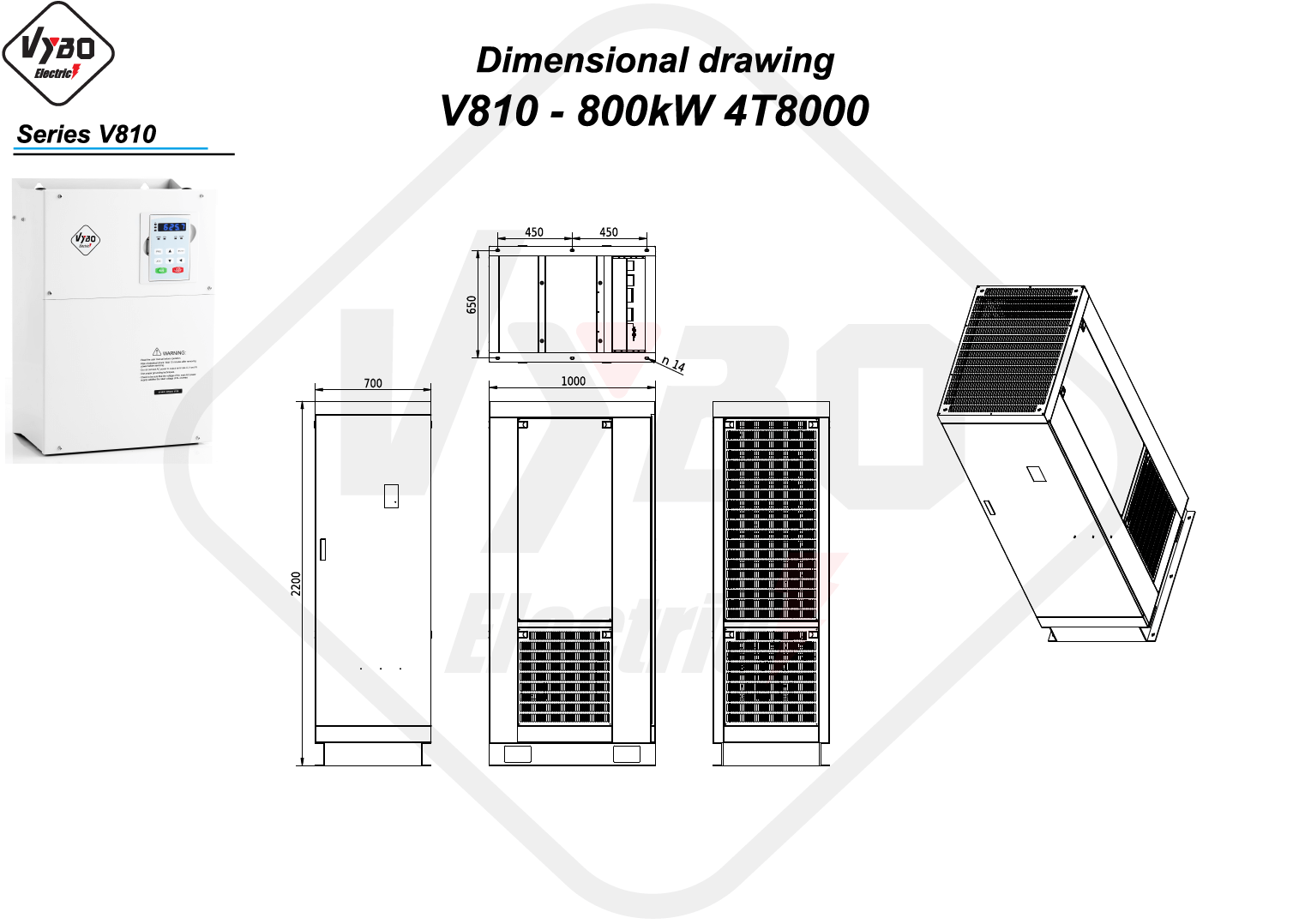

Maßzeichnung V810 4T8000

Leistungsparameter der Frequenzumrichter der V810-Serie

1PH / 3PH AC 230 V ±15 %
Wechselrichtermodelltyp V810 Nennleistung. Leistung (kW) Maximaler Eingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V810-2S0004 0,4 5.4 2.4 0,4
V810-2S0007 0,75 7.2 4,5 0,75
V810-2S0015 1,5 10 7 1,5
V810-2S0022 2.2 16 10 2.2
V810-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15 %
V810-4T0004 0,4 3,4 1,2 0,4
V810-4T0007 0,75 3,8 2,5 0,75
V810-4T0015 1,5 5 3.7 1,5
V810-4T0022 2.2 5.8 5 2.2
V810-4T0040 4 10 9 4
V810-4T0055 5,5 15 13 5,5
V810-4T0075 7,5 19 17,5 7,5
V810-4T0110 11 26 25 11
V810-4T0150 15 35 32 15
V810-4T0220 22 46 45 22
V810-4T0300 30 62 60 30
V810-4T0370 37 76 75 37
V810-4T0370 37 76 75 37
V810-4T0450 45 90 90 45
V810-4T0550 55 105 110 55
V810-4T0750 75 140 150 75
V810-4T0900 90 160 176 90
V810-4T1100 110 210 210 110
V810-4T1320 132 240 253 132
V810-4T1600 160 290 300 160
V810-4T1850 185 330 340 185
V810-4T2000 200 370 380 200
V810-4T2200 220 410 420 220
V810-4T2500 250 460 470 250
V810-4T2800 280 500 520 280
V810-4T3150 315 580 600 315
V810-4T3550 355 620 640 355
Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Leistungsschalter (A) Empfohlener Eingangsschütz (A)
V810-2S0004 1 Phase 1×230 V 0,4 1,5 10 9
V810-2S0007 0,75 1,5 16 12
V810-2S0015 1,5 2,5 25 18
V810-2S0022 2.2 4 32 25
V810-2S0030 3 6 40 32
V810-4T0004 3 Phasen 3×400 V 0,4 1,5 6 9
V810 -4T0007 0,75 1,5 6 9
V810-4T0015 1,5 1,5 10 9
V810-4T0022 2.2 1,5 10 9
V810-4T0040 4 2,5 16 12
V810-4T0055 5,5 2,5 20 18
V810-4T0075 7,5 4 32 25
V810-4T0110 11 4 32 25
V810-4T0150 15 6 40 32
V810-4T0185 18,5 10 50 38
V810-4T0220 22 10 50 40
V810-4T0300 30 16 63 50
V810-4T0370 37 25 100 65
V810-4T0450 45 25 100 80
V810-4T0550 55 35 125 95
V810-4T0750 75 50 160 115
V810-4T0900 90 70 225 170
V810-4T1100 110 95 250 205
V810-4T1320 132 120 315 245
V810-4T1600 160 120 350 300
V810-4T1850 185 150 400 300
V810-4T2000 200 185 500 410
V810-4T2200 220 185 500 410
V810-4T2500 250 240 630 475
V810-4T2800 280 240 630 475
V810-4T3150 315 240 800 620
V810-4T3550 355 2×150 800 620
V810-4T4000 400 2×185 1000 800
V810-4T4500 450 2×240 1250 800
V810-4T5000 500 2×240 1250 1000

Tabelle geeigneter Bremswiderstände V810

Frequenzumrichtertyp Bremswiderstand Bremseinheit Bremsmoment (10 % ED) Empfohlene Motorleistung (kW)
Widerstandsleistung (W) Widerstandswert (Ω) (≥)
V810-2S0004 80 200 Eingebaut 125 0,4
V810-2S0007 80 150 Eingebaut 125 0,75
V810-2S0015 100 70 Eingebaut 125 1,5
V810-2S0022 100 70 Eingebaut 125 2.2
V810-2S0030 250 65 Eingebaut 125 3
V810-4T0004 150 300 Eingebaut 125 0,4
V810-4T0007 150 300 Eingebaut 125 0,75
V810-4T0015 150 220 Eingebaut 125 1,5
V810-4T0022 250 200 Eingebaut 125 2.2
V810-4T0055 300 130 Eingebaut 125 5,5
V810-4T0075 0,5 65 Eingebaut 125 7,5
V810-4T0110 0,5 65 Eingebaut 125 11
V810-4T0150 0,80 43 Eingebaut 125 15
V810-4T0185 1 32 Eingebaut 125 18,5
V810-4T0220 1.3 25 Optional (integriert) 125 22
V810-4T0300 1,5 22 Optional (integriert) 125 30
V810-4T0370 2,5 16 Optional (integriert) 125 37
V810-4T0450 3.7 12.6 Optional (integriert) 125 45
V810-4T0550 4,5 9.4 Externe 125 55
V810-4T0750 5,5 9.4 Externe 125 75
V810-4T0900 7,5 6.3 Externe 125 90
V810-4T1100 4,5 x 2 9,4 x 2 Externe 125 110
V810-4T1320 5,5 x 2 9,4 x 2 Externe 125 132
V810-4T1600 6,5 x 2 6,3 x 2 Externe 125 160
V810-4T1850 16 2,5 Externe 125 185
V810-4T2000 6,5 x 3 6,3 x 3 Externe 125 200
Nennleistung 800 kW
Nennausgangsstrom 1380 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgabefrequenz 0 – 3200 Hz
Überlastfähigkeit im ND-Modus – Normallast (Normal Duty) 120 % / 60s
Überlastung im HD-Modus – Heavy Duty (Heavy Duty) 150 % / 60s
Steuermodus V/F-Skalarsteuerung
SFVC-Vektorsteuerungsmodus mit offenem Regelkreis
CLVC-Vektorregelungsmodus mit geschlossenem Regelkreis
Analogeingänge 2
Digitale Eingänge 8
Analogausgänge 2
Relaisausgänge 2
Open-Collector-Ausgänge 1
Integrierter Bremstransistor X
EMV-Filter
+10V-Ausgang
+24 V-Ausgang
Eingabe für PTC
Safe Torque Off (STO) X
Notstopp (EMS)
Integriertes Ethernet X
Integrierte MODBUS RTU
PROFIBUS
PG-Karte für Encoder
PID
Intelligente SPS-Funktion
Externe Panel-Verbindung (normalerweise bis zu 30 m)
Schutzart IP 20
Schutzart IP 65 X
Drehrichtung über externen Eingang ändern
Drehrichtung im Bedienfeld ändern
